设备投影

Topic

上行： data/up/{productKey}/{sn}
下行： data/down/{productKey}/{sn}
QoS： 1

method	说明
report	设备上报最新状态-新版
update	设备上报最新状态-旧版
update->desired	修改设备期望状态
update_silent	设备静默上报最新状态
control	中台下发投影
get	设备主动请求投影
delete	删除设备投影

错峰上报策略

设备通过update或report报文上报数据时，需要进行错峰上报，从而平抑服务器的流量，避免报文拥堵后平台回复慢，导致设备重发或重连。云服务器带宽成本高，此问题表现较为明显。

错峰上报策略参考：

上报间隔 >= 5分钟：整点抄表后，在接下来1分钟内随机一个时间点上传；
1分钟 <= 上报间隔 < 5分钟：抄表后，在接下来10秒内随机一个时间点上传；
上报间隔 < 1分钟：通常不采用实时数据上报，而使用秒级监控方案。

实时数据report

新增method 为reported ，对原update报文进行升级，主要改动是将仪表实时数据存储在固定的属性meters中，数据结构为JSON数组，数组中的元素与原来保持一致。

{
    "method": "report",
    "reported": {
        // 数据类型，REALTIME-实时数据，HISTORY-历史数据补传
        "source": "REALTIME",
        // 网关/4G表的基础数据，例如：信号强度，网关本身的数据都通过gateway上报
        "gateway": {
            "rssi": 77
        },
        // 仪表数据部分，结构为数组
        "meters": [
            {
                "addr": "sub_dev_1",
                "state": "ONLINE",
                "Ua": 220.0,
                "Ub": 220.0,
                ...
            },
            {
                "addr": "sub_dev_1_1",
                "state": "ONLINE",
                "Ua": 220.0,
                "Ub": 220.0,
                ...
            }
        ]
    },
    /* ========== 以下部分与update报文相同 ========== */
    "msgid": 123,
    // 分包序号
    "fragNo": 1,
    // 总包数
    "fragment": 5,
    "timestamp": 1638869890,
    "sn": "1234567890123",
    "sendtime": 1638869890,
    "version": 1
}

参数	说明
`msgid`	可使用UUID、时间戳、流水号等作为msgid，只要保证设备端唯一即可。
`reported`	表示设备上报的最新状态。其中的具体属性属于业务层协议的范畴。如果包含子设备，则以子设备的sn/addr为key，值为子设备的状态，其中固定使用state = "ONLINE" / "OFFLINE" 表示子设备的在线和离线。
`reported.gateway`	网关的状态数据，或4G表通讯模块相关数据，例如：实时信号强度。
`reported.meters`	仪表的实时状态数据，数组。
`version`	设备投影接收消息时，用于校验的版本信息，投影的初始版本为`1`。投影版本由中台管理，当update消息中存在desired属性时，中台会将自动投影版本`+1` 只有当上报的版本号等于或大于投影版本时，中台才会接受设备上报的状态，并更新到投影缓存中；如果设备上报的版本小于投影版本，中台会返回错误码`3003` ，此时设备应当主动请求投影，获取最新的版本号，并保存到本地，然后使用最新版本号重新上报状态。
`timestamp`	设备投影收到消息后，由于不能保证消息的全局有序，所以会根据此消息上报的属性，逐条与metadata中的时间戳进行比较，当timestamp晚于metadata中的时间戳时，才会更新投影中相应的属性。
`sendtime`	消息发送的时间，与timestamp可能存在时间差异，主要用于调试对照。
`fragNo`	分包上传的包序号，从`1`开始编号，多包数据的timestamp必须保持一致。
`fragment`	分包上传的总包数，多包数据的timestamp必须保持一致。

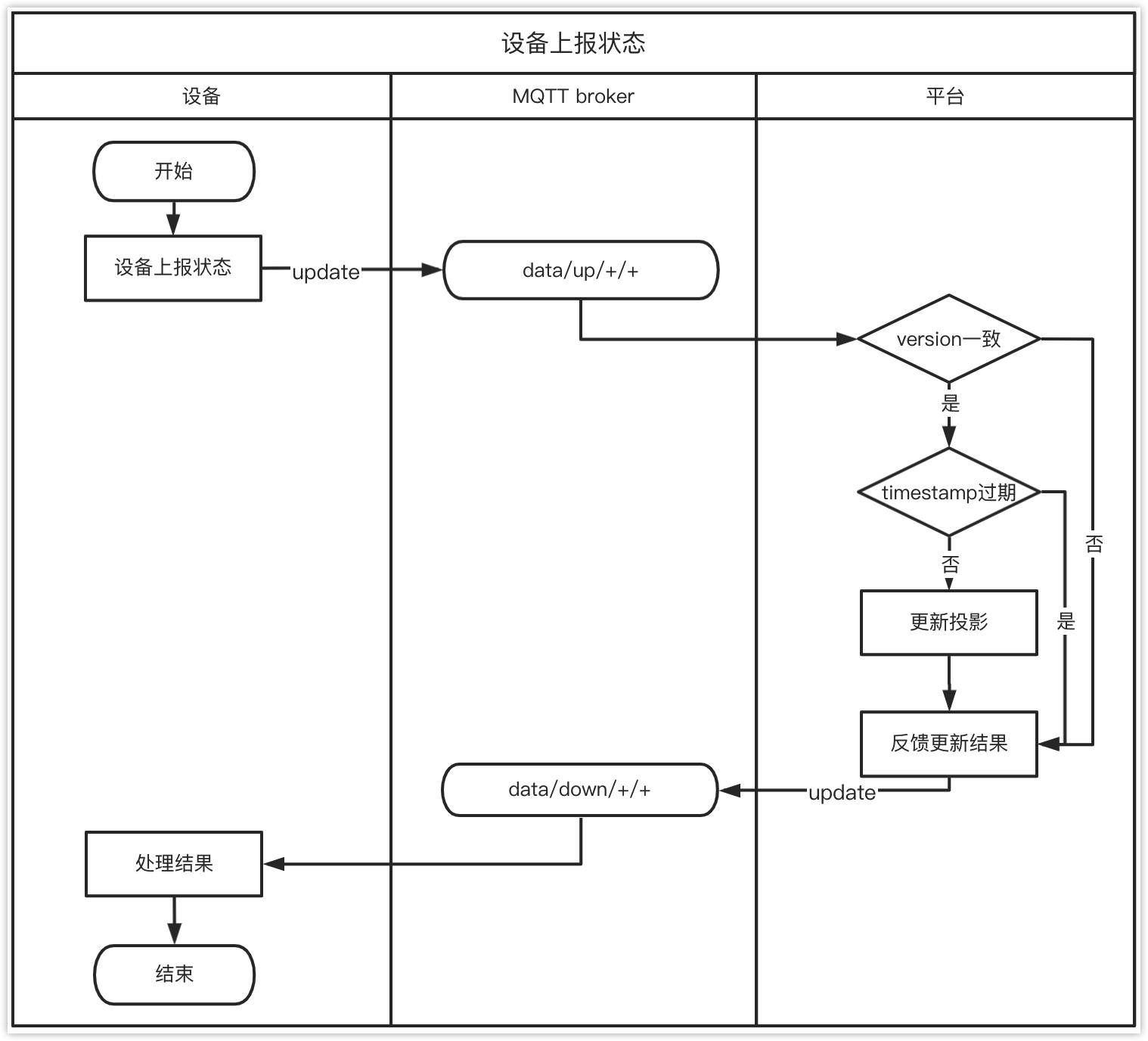

实时数据update

设备主动上报设备状态，中台收到消息后，增量更新中台的设备投影缓存。

1.设备在线时，使用Topic data/up/{productKey}/{sn}， method为update ，上报最新状态，消息格式如下：

{
    "msgid": 123,
    "reported": {
        // 数据类型，REALTIME-实时数据，HISTORY-历史数据补传，
        // source不声明或为空时，默认为实时数据REALTIME
        "source": "REALTIME",
        // 网关/4G表的基础数据，例如：信号强度
        "base": {
            "rssi": 77
        },
        // 一级子设备
        "sub_sn_1_1": {
            "Ua": 220.0,
            "state": "ONLINE"
        },
        // 二级子设备
        "sub_sn_1_1_1": {
            "Ua": 220.0,
            "state": "ONLINE"
        }
    },

    // 分包序号
    "fragNo": 1,
    // 总包数
    "fragment": 5,
    "timestamp": 1638869890,
    "method": "update",
    "sn": "1234567890123",
    "sendtime": 1638869890,
    "version": 1
}

参数	说明
`msgid`	可使用UUID、时间戳、流水号等作为msgid，只要保证设备端唯一即可。
`reported`	表示设备上报的最新状态。其中的具体属性属于业务层协议的范畴。如果包含子设备，则以子设备的sn/addr为key，值为子设备的状态，其中固定使用state = "ONLINE" / "OFFLINE" 表示子设备的在线和离线。
`reported.base`	网关/4G表的基础数据，例如：实时信号强度。
`version`	设备投影接收消息时，用于校验的版本信息，投影的初始版本为`1`。投影版本由中台管理，当update消息中存在desired属性时，中台会将自动投影版本`+1` 只有当上报的版本号等于或大于投影版本时，中台才会接受设备上报的状态，并更新到投影缓存中；如果设备上报的版本小于投影版本，中台会返回错误码`3003` ，此时设备应当主动请求投影，获取最新的版本号，并保存到本地，然后使用最新版本号重新上报状态。
`timestamp`	设备投影收到消息后，由于不能保证消息的全局有序，所以会根据此消息上报的属性，逐条与metadata中的时间戳进行比较，当timestamp晚于metadata中的时间戳时，才会更新投影中相应的属性。
`sendtime`	消息发送的时间，与timestamp可能存在时间差异，主要用于调试对照。
`fragNo`	分包上传的包序号，从`1`开始编号，多包数据的timestamp必须保持一致。
`fragment`	分包上传的总包数，多包数据的timestamp必须保持一致。

2.中台收到消息后，更新设备状态，如下：

{
	"reported": {
		"ua": 220.0
	},
	"metadata": {
		"reported": {
			"ua": {
				"timestamp": 1638869890
			}
		}
	},
	"timestamp": 1638869890,
	"state": "ONLINE",
	"version": 1
}

3.投影更新完成后，中台会使用Topic data/down/{productKey}/{sn}， method为update ，返回结果给设备。

更新成功，消息格式如下：

{
    "msgid": 123,
    "method": "update",
    "sn": "1234567890123",
    "res": 1,
    "timestamp": 1638869990
}

更新失败，消息格式如下：

{
    "msgid": 123,
    "method": "update",
    "sn": "1234567890123",
    "res": 0,
    "errcode": "3003",
    "timestamp": 1638869990
}

修改设备期望状态update->desired

应用程序或其他设备可以下发期望状态给设备投影，设备投影再将状态下发给相应设备。设备根据收到的消息更新状态，然后上报最新状态。

1.设备向Topic data/up/{productKey}/{sn}发送如下消息， method为update：

{
    "msgid": 123,
    "desired": {
    	"price": 1.0
    },
    "method": "update",
    "sn": "1234567890123",
    "timestamp": 1638869890,
    "sendtime": 1638869890,
    "version": 1
}

参数	说明
`desired`	必填，用于上报期望这个设备变成什么状态。其中的具体属性属于业务层协议的范畴。
`timestamp`	更新desired时，同样也会逐条比对timestamp与metadata中的时间戳。

2.中台收到消息后，更新投影缓存为如下状态，其中的版本version会进行+1：

{
    "desired": {
        "price": 1.0
    },
    "reported": {
        "ua": 220.0
    },
    "metadata": {
        "desired": {
            "price": {
                "timestamp": 1638869890
            }
        },
        "reported": {
            "ua": {
                "timestamp": 1638869790
            }
        }
    },
    "timestamp": 1638869890,
    "state": "ONLINE",
    "version": 2
}

3.中台会使用Topic data/down/{productKey}/{sn} ，返回结果给设备。

更新成功，消息格式如下：

{
    "msgid": 123,
    "method": "update",
    "sn": "1234567890123",
    "res": 1,
    "timestamp": 1638869990
}

更新失败，消息格式如下：

{
    "msgid": 123,
    "method": "update",
    "sn": "1234567890123",
    "res": 0,
    "errcode": "3003",
    "timestamp": 1638869990
}

4.设备如果收到了更新成功的相应消息，此时是不建议在设备端对version进行+1 ，因为接下来设备会调用下发投影流程，对投影的desired部分进行下发。

设备静默上报状态update_silent

有时候，用户希望手动发送刷新指令给设备，使设备上报一次最新状态并更新到投影中。此时，刷新指令是通过中台标准协议中的操作指令进行下发，然后设备需要发出2条回复消息：

第1条消息通过操作指令的上行Topic indicate/dev/{productKey}/{sn}进行应答，告知用户已收到指令；
第2条消息通过设备投影的上行Topic data/up/{productKey}/{sn}发送，将最新状态发送给中台的投影；

正常情况下，第2条消息直接使用method: update上报即可，中台在收到消息后会给予应答。但对于一些已有的设备和协议，在通过协议网关接入时，可能并不希望接收中台的应答，或者很难评估这次应答会出现何种问题。

针对以上场景，中台提供了静默更新投影的method——update_silence ，通过此方式上报的消息，中台不会进行应答。但这也会导致设备端无法知道中台是否确实收到了消息。所以，这是一种非标准化的处理逻辑，通常不建议使用。

1.设备使用Topic data/up/{productKey}/{sn}， method为update_silent ，上报最新状态，消息格式如下：

{
    "msgid": 123,
    "reported": {
    	"ua": 220.0
    },
    "method": "update_silent",
    "sn": "1234567890123",
    "timestamp": 1638869890,
    "sendtime": 1638869890,
    "version": 1
}

2.中台收到消息后，更新设备投影缓存，但不给予回复。

中台下发期望状态control

设备投影在发现desired被更新时，会将投影中的desired主动下发给设备。

1.中台使用Topic data/down/{productKey}/{sn}， method为control ，将投影推送给设备，消息如下，其中可以看到version为2：

{
    "msgid": 628131887239491584,
    "desired": {
        "price": 1.0
    },
    "method": "control",
    "sn": "1234567890123",
    "timestamp": 1638870890,
    "version": 2
}

2.设备收到消息后，可以通过校验消息的version和timestamp ，来确定是否执行该指令和更新本地version。

3.设备端使用Topic data/up/{productKey}/{sn}， method为control ，对消息进行响应。

更新成功，消息格式如下：

{
    "msgid": 628131887239491584,
    "method": "control",
    "sn": "1234567890123",
    "res": 1,
    "timestamp": 1638869990
}

更新失败，消息格式如下：

{
    "msgid": 628131887239491584,
    "method": "control",
    "sn": "1234567890123",
    "res": 0,
    "timestamp": 1638869990
}

4.如果设备端更新成功，中台会删除设备投影中desired已下发的属性。

设备主动请求投影get

设备首次连接平台时，或者上报状态发现版本错误后，可以向平台主动请求投影，以便于后续能够正常上报最新状态。

1.设备端使用Topic data/up/{productKey}/{sn}， method为get ，消息格式如下：

{
    "msgid": 234,
    "method": "get",
    "sn": "1234567890123",
    "timestamp": 1638870990,
    "property": "price"
}

参数	说明
`property`	表示设备想要请求desired中的哪个属性值，如果为`null`或空字符串`""`时，下发整个desired。 property的属性路径规范参考JSONpath。

2.中台收到消息后，使用Topic data/down/{productKey}/{sn}下发相应的属性， method为get：

{
    "msgid": 234,
    "method": "get",
    "sn": "1234567890123",
    "timestamp": 1638871090,
    "desired": {
        "price": 1.0
    },
    "version": 2
}

3.设备得到中台的响应，并更新完设备状态后，应当删除设备投影。

删除设备投影delete

设备主动删除设备投影。例如在设备主动请求投影，或者固件升级后，需要主动删除中台上的设备投影，或其中部分属性。

1.设备端使用Topic data/up/{productKey}/{sn}， method为delete ，消息格式如下：

{
    "msgid": 345,
    "method": "delete",
    "sn": "1234567890123",
    "timestamp": 1638871990,
    "property": "desired.price",
    "version": 2
}

参数	说明
`property`	表示设备要删除的设备投影属性。此处与请求投影中的property不同，需要声明删除reported还是desired中的属性。 property的属性路径规范参考JSONpath。

2.中台收到消息后，删除设备投影中的desired.price属性，并删除metadata中相应的元数据信息。

{
    "reported": {
        "ua": 220.0
    },
    "metadata": {
        "reported": {
            "ua": {
                "timestamp": 1638869790
            }
        }
    },
    "timestamp": 1638871990,
    "state": "ONLINE",
    "version": 2
}

3.中台会使用Topic data/down/{productKey}/{sn} ，返回结果给设备。

删除成功，消息格式如下：

{
    "msgid": 345,
    "method": "delete",
    "sn": "1234567890123",
    "res": 1,
    "timestamp": 1638872990
}

删除失败，消息格式如下：

{
    "msgid": 345,
    "method": "delete",
    "sn": "1234567890123",
    "res": 0,
    "timestamp": 1638872990
}
